ТЕРМОПАНЕЛИ ФАСАДНЫЕ ЕВРОПА |
|
| |
Фасадные термопанели «Европа» – это готовый фасад, включающий клинкерную плитку 240х71х15 мм немецкого производства Feldhaus Klinker со специальным основанием и твердую термоизоляционную основу – пенополистирол марки 40 (толщиной 60 мм).
Использование термопанелей Европа в России чрезвычайно актуально в силу климатических условий. Термопанели "Европа" полностью позволяет решать проблемы теплоэнергосбережения при строительстве и реконструкции коттеджей, а также объектов жилищного, социально-бытового и промышленного назначения.
Индивидуальные свойства термопанелей Европа
- Безупречная облицовка под кирпич
- Эффективная теплоизоляция стен
- Экологическая чистота материала
- Широкая цветовая гамма
- Гарантированная защита от атмосферных осадков
- Самонесущие, не требуют дополнительных фундаментов
- Отсутствие мокрых процессов и связанных с этим проблем монтажа фасадов
- Производство работ в любую погоду и в любое время года
- Минимальные сроки монтажа (облицовка коттеджа за 2-3 недели)
- Чистота и точность монтажа
- Срок службы 50-100 лет без ремонта
- Ценовое преимущество перед традиционными методами облицовки
Прочное, бесклеевое соединение
В основу производства термопанелей Европа легла технология термопрессования клинкерной плитки «под кирпич» в пенополистирол. Для этих целей производится специальная плитка толщиной 15 мм с коническими углублениями на тыльной стороне (т.н. «ласточкин хвост»). Вспениваемый при формовке утеплитель образует замковое соединение с плиткой, гораздо более прочное, чем любое клеевое.
Решение проблемы вентиляции
«Точка росы» находится в объеме утеплителя, что решает проблему вентиляции и герметизации. Нет необходимости в вентилируемых зазорах с тыльной стороны фасада. Коэффициент теплового расширения очень низкий как у пенополистирола, так и у клинкера, что обеспечивает высокую инертность и целостность системы термопанелей.
Термопанели "Европа" являются диффузионно-открытым материалом высокой прочности и инертности. Монтажная пена не используется.
Отсутствие мостиков холода
Точное соединение панелей предотвращает появление «мостиков» холода, конденсата или плесени, обеспечивает четкую сетку швов. Паз и гребень по сторонам обеспечивают влагонепроницаемость при косом дожде и плотное соединение элементов. Последующая расшивка полностью изолирует стыки.
Отсутствие механических напряжений
Конструкция фасадных термопанелей «ЕВРОПА» включает в себя пластиковые направляющие, зафиксированные при производстве в толще утеплителя. Они являются направляющими для саморезов при монтаже, обеспечивают надежное крепление панелей к стене и решают проблему возникновения механических напряжений внутри панелей и исключают деформацию утеплителя.

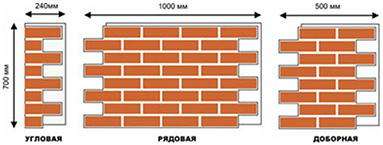

Типоразмеры
Фасадные термопанели "Европа" выпускаются нескольких типоразмеров:
- рядовые (700x1030 x 70 мм)
- доборные (700x500 x 70 мм)
- угловые элементы (240x700 x 240x70 мм)
Формовые элементы и цвет облицовочной плитки обеспечивают технологичность и архитектурную разнообразность отделки.
Теплоизоляционные свойства панели «Европа» в зависимости от
материала основы и толщины теплоизоляционного слоя панелей
| Материал стены |
Плотность Кг/ь² |
Толщина стенки, см |
R0 без панелей |
R0 с панелями толщиной 60 мм |
R0 с панелями толщиной 100 мм |
| Силикатный кирпич |
1500 |
25 |
0,31 |
2,21 |
3,34 |
| --- |
1500 |
37 |
0,46 |
2,36 |
3,49 |
| Бетон |
2400 |
25 |
0,21 |
2,11 |
3,24 |
| --- |
2400 |
36 |
0,3 |
2,2 |
3,33 |
| Пустотелый кирпич |
1400 |
25 |
0,5 |
2,4 |
3,53 |
| --- |
1400 |
37 |
0,74 |
2,64 |
3,77 |
| Газобетон |
600 |
24 |
2 |
3,9 |
5,03 |
| --- |
600 |
30 |
2,5 |
4,4 |
5,53 |
| Автоклавный пенобетон |
400 |
24 |
2,82 |
4,72 |
5,85 |
| --- |
400 |
30 |
3,53 |
5,43 |
6,56 |
| Неавтоклавный пенобетон |
700 |
30 |
1,88 |
3,78 |
4,91 |
| Дерево |
650 |
25 |
1,79 |
3,69 |
4,82 |
Цвета термопанелей «Европа»
100 "perla liso"
кремово-белая с оттенками, гладкая с посыпкой |
|
140 "perla senso"
кремово-белая с оттенками, с плоской отделкой под шагрень |
|
116 "perla mana"
кремово-белая с оттенками, "рустикаль" с отделкой под шагрень, с посыпкой |
|
840 "agro senso"
серая с оттенками, с плоской отделкой под шагрень |
| |
287 "amari viva rustico aubergine"
желтая-пестрая, обожженная, "структура формбек", фиолетовый нагар |
|
400 "carmesi liso"
красная с оттенками, гладкая |
|
440 "carmesi senso"
красная с оттенками, с плоской отделкой под шагрень |
|
335 "carmesi antic mana"
античная, обожженная, с отделкой под шагрень, с посыпкой |
| |
332 "carmesi multi mana"
античная, пестрая, обожженная, с отделкой под шагрень, с посыпкой |
|
303 "ardor liso"
красная пестрая, обожженная, гладкая |
|
343 "ardor senso"
красная пестрая, обожженная, с плоской отделкой под шагрень |
|
307 "ardor rustico"
красная пестрая, обожженная, "структура формбек" |
| |
436 "ardor mana"
красная пестрая, обожженная, "рустикаль" с отделкой под шагрень, с посыпкой |
|
500 "geo liso"
темно-коричневая с оттенками, гладкая |
|
535 "terra mana"
коричневая с оттенками "рустикаль" с отделкой под шагрень, с посыпкой |
|
540 "geo senso"
темно-коричневая с оттенками, с плоской отделкой под шагрень
|
|
|
Монтаж Термопанели «Европа»
Уникальной особенностью фасадных термопанелей "Европа» является возможность монтажа круглый год!
Это объясняется отсутствием в работе по отделке мокрых процессов.
Единственным этапом, требующим плюсовой температуры, является затирка швов, которая, без сомнений, может быть отложена до хорошей погоды.
Монтаж панелей осуществляется дюбель-гвоздями (саморезами) по пластиковой направляющей практически на любое основание.
Дополнительные фундаменты не требуются.
Чистота и точность монтажа, отсутствие мокрых процессов исключают нанесение ущерба окружающей территории и позволяют избежать проблем фасада в дальнейшем.
Первый шаг – Горизонт и диагональ фасада
Отбить горизонт по всему периметру фасада.
При этом обязательно проверить диагональ каждой стены.
Отклонение диагонали до 5 см.Данный дефект устраняется при монтаже системы путем прокладок из влагостойкого материала.
Отклонение диагонали более 5 см.
При монтаже фасадной системы необходимо применить обрешетку.
Второй шаг – Крепление угловых элементов термопанелей
- по кирпичным и бетонным стенам угловые элементы крепят при помощи дюбеля-гвоздя 8-120; 140; 160, предварительно просверлив отверстия для них.
- на деревянные конструкции крепеж производится саморезами 6-100;
Третий шаг – Крепление основных и дробных элементов термопанелей.
За счет пазо – гребневого соединения панели легко стыкуются друг с другом. Советуем предварительно рассчитать количество стандартных и дробных элементов, для предупреждения резких стыков панелей на оконных и дверных проемах.
Заключительный этап монтажа – расшивка швов
Заполнение швов сетки термопанелей следует производить специальной морозостойкой фасадной затиркой для широких швов, широко применяемой в строительстве. Работы стоит производить при плюсовой температуре.
Вам понадобится 3 кг затирки на 1 м2 поверхности
|
| | | |
